SkyEcho – 面向應用的雷達數據可視化軟件
發布日期：2021年05月26日 10:23 發布者：富斯德 瀏覽次數：1276
QX天氣雷達數據處理軟件是一款用于雷達降水數據的可視化軟件，可以將雷達數據直觀地顯示給用戶，大大降低了解讀的專業性，并且有效降低了雷達降水數據的誤讀和誤解。
QX天氣雷達處理軟件 的應用案例
QX-60 欒川天氣雷達監測 某日圖像： | ||
|
|
|
| C 波段雷達反射率圖 | X 波段雷達反射率圖 | 疊加對比 |
QX-60 欒川天氣雷達監測 某日圖像： | ||
|
|
|
| C 波段雷達反射率圖 | X 波段雷達反射率圖 | 疊加對比 |
欒川降雨監測：X- 波段雷達與站點數據對比 | |||
案例A | 案例B | ||
|
|
|
|
|
|
|
|
| 雨量等值面圖 | 雷達圖 | 雨量等值面圖 | 雷達圖 |

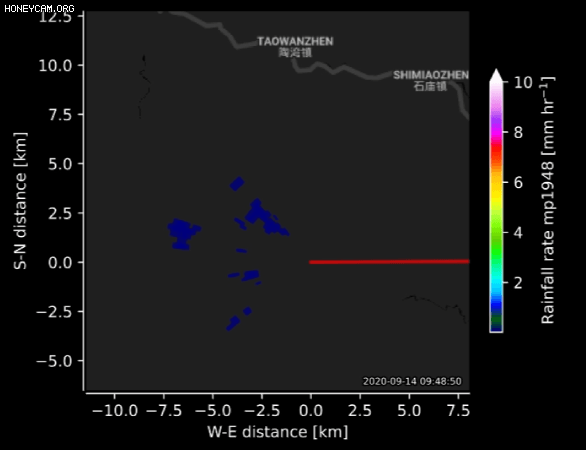

某日欒川微降雨實時監測成果 |
 |
QX 雷達處理軟件的數據成果 | ||
產品 / 服務 | 基于光譜偏振雷達坐標系中的雷達數據處理 | 界面 |
| SW1 X-波段雷達處理器 V1 | 反射率（ZH/ZV） | CF / 徑向 NetCDF 數據格式 |
| 差分反射率（ZDR） | Lat / 雷達產品矢量圖 （WGS84坐標） | |
| 徑向速度（Vr） | 圖像格式 JPG 或 PNG | |
| 頻譜寬度（W） | 數據轉換 FTP | |
| 微分傳播相位（Phi_DP） | 雷達狀態日志（可選擇郵件提醒） | |
| 差分傳播相位移率（KDP） | ||
| 線性退極化比（LDR） | ||
雷達產品 | 可視化選擇 | |
| 反射率糾正 | 平面位置指示器（PPI） | |
| 降雨強度計算（in mm/h） | ||
| 更多軟件功能擴展 | 等高平面位置指示器（CAPPI） | 累計降雨量計算（1h/24h） |
| 數據質量等級分層 | 距離-高度指示器（RHI） | |
| 郵件提醒 | 時間-距離指示器（TRI） | |
產品 / 服務 | 描述 | |
| SW2 實時降水分類 | 種類：融化層識別、水文氣象分類：小雨、中雨、雪、冰雹 | |
| SW3 降雨雷達預報 | 只有 X- 波段雷達數據中可實現降雨預報功能 | |
| SW4 實時在線可視化觀測 | GIS 兼容層創建（在 WGS84 坐標系中才能根據客戶需求設置數據格式） | |
| SW5 通過手機app私密查看 | 客戶可通過手機 app 登錄私人賬戶查看雷達降雨數據 | |
| 更多軟件功能擴展 | 多雷達聯合數據獲取 | 經典脈沖對處理替代光譜處理 |
| 多雷達聯合多普勒風向探測 | 附加算法 | |
| 細小顆粒物分布探測 | 附加數據格式或可視化 | |
